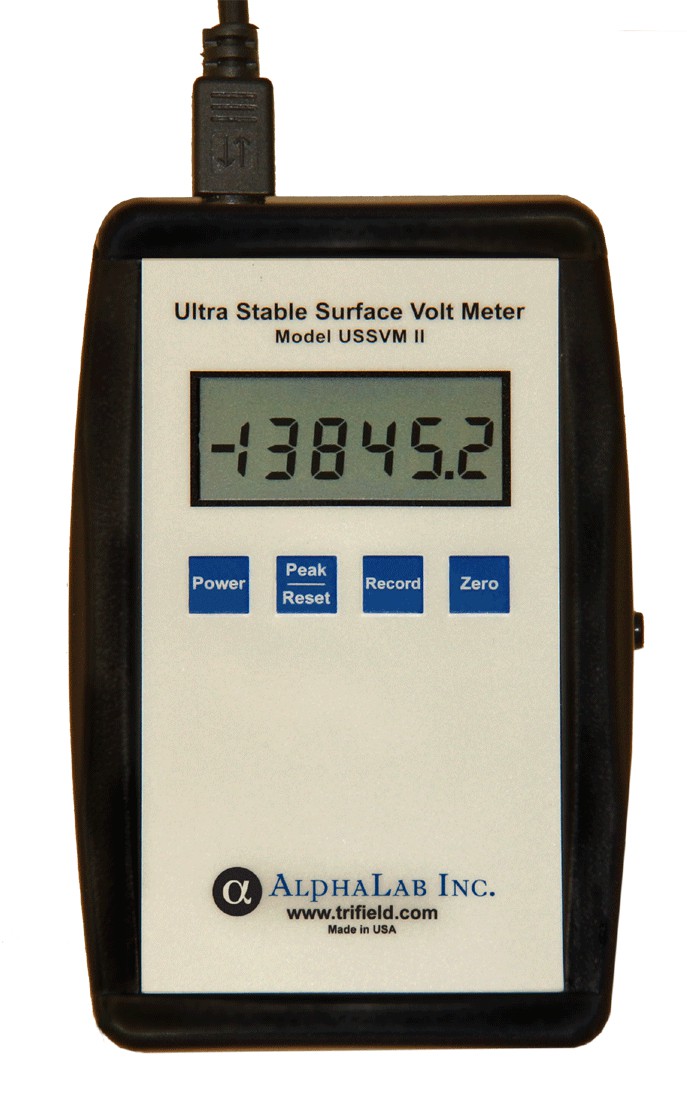

Voltmètre de surface ultrastable (modèle 2)

1 150,21

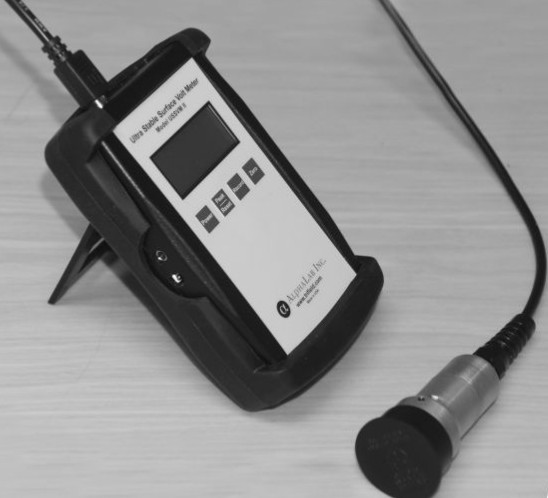

Ce voltmètre DC de surface ultrastable (modèle 2) super complet qui permet la mesure et la mémorisation des tensions électrostatiques. C’est un instrument étalonné qui permet une mesure précise de la tension électrostatique de l’air et des matériaux de 1/10e de volts à 20.000 volts (20KV). L’appareil est fourni complet avec sa sonde spéciale composée d’un modulateur en rotation.

UGS : 01000USSVM2 Catégories : ,

Description

Nouveau!

Sur commande uniquement (délais +- 2 semaine)

Voltmètre DC de surface ultrastable (modèle 2) de mesure des tensions électrostatiques.

Version super complète avec:

– Allonge de câble de mesure pour la sonde 2 m de long

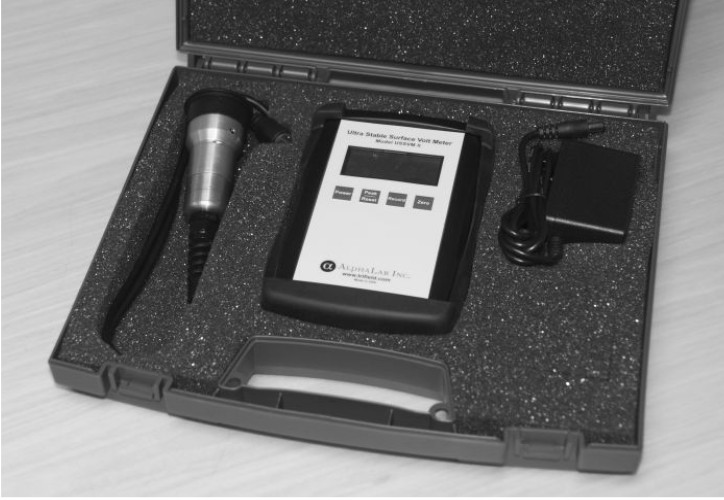

– Valisette matelassée de transport
– Support et protection en caoutchouc pour poser et protéger l’instrument
– Port USB pour connecter l’instrument au PC pour le transfert des données enregistrées (data logging)

Le volmètre DC ultra stable de mesure de surface (modèle 2) des champs électrostatiques” est d’un design très compact et immédiatement opérationnel. L’instrument est livré avec son certificat d’étalonnage (calibration aux poids et mesure).

Indispensable en biologie de l’habitat, en industrie de l’électronique ou utilisant des matières explosives !

Trop de maisons et de bureaux sont constitués de matériaux synthétiques (tapis de sol, revêtements muraux, matières plastiques…) qui diminuent la concentration en oxygène ionisé et augmente les allergies et les maladies chroniques.

Aujourd’hui, la présence dans notre environnement quotidien de champs électrostatiques constitue un réel problème. Non seulement dans nos maisons mais également au niveau des lieux de travail. L’usage de composants en micro-électronique (micro-puces, circuits intégrés…) et leur sensibilité très élevée aux champs électrostatiques n’est plus à démontrer. Il y a un réel danger présent au niveau même de l’industrie de l’électronique que se soit dans les télécommunications, l’électronique de pointe ou les fabriques d’explosifs ou de produits chimiques. La perte financière dans l’industrie de l’électronique et les affections de la santé des individus à cause champs électrostatiques est une affaire bien présente. Ces champs électrostatiques sont présents au niveau des vêtements des personnes avec des charges pouvant atteindre 10.000 volts, du matériel et des équipements en tout genre. Les dommages causés aux composants électroniques peuvent être produits avec une charge d’à peine 100 volts et des charges de 3.000 volts peuvent enflammer des substances volatiles entraînant une explosion dans des zones de travail ou habitées.

L’instrument:

Le voltmètre ultrastable de surface (modèle 2) – SVM2 utilise une technologie d’obturateur/de commutation à capteur de stabilité sans dérive ou nécessité de remettre à zéro fréquemment le compteur. Cette technologie de mesure a également éliminé la nécessité de contrôler l’offset à cause des molécules d’air chargées/ions dans l’air. La sonde possède un câble supplémentaire de 74 cm qui peut-être prolongé de +- 2 mètres si nécessaire.

Le compteur mesure l’amplitude et la polarité de la charge électro-statique présente sur les objets ou les surfaces. La sonde st calibrée pour mesurer une surface à 2,5 cm de distance de la sonde.

Sur une surface métallique ou conductrice, le volmètre SVM2 mesure la tension élctrostatique sur sur la surface (comme pour tout voltmètre électrostatique, la lecture affichée dépend un peu de la taille de l’objet à mesurer et de la distance entre l’objet et la sonde).

Sur les surfaces isolantes, la “tension” n’est pas une grandeur bien définie. Dans ce cas, le compteur affiche un chiffre proportionnel à la charge électro-statique présente.

Le SVM2 possède une haute sensibilité (résolution), et peut détecter même un changement de 1/10e de volt n’importe où dans l’échelle de mesure complète allant +19 999,9 à -19 999,9 volts.

Une prise de sortie analogique fournit une tension de sortie DC de +/- 0 à 2 volts qui correspond proportionnellement à affichage et mesure de 0 à 20KV (20.000 volts).

Le port USB permet d’enregistrer et de télécharger la les mesures vers un PC.
L’écoulement des données en temps réel est également pris en charge via le port USB. Notez que la fonction “Record”(enregistrement) n’a aucune fonction sans l’option USB installée d’origine.

Ce mesureur de tensions électrostatiques possède un modulateur stabilisé (en rotation) qui se tient à distance grâce à un câble flexible de 100 cm de longueur. Il mesure jusqu’à un dixième (1/10e) de volts sur une surface donnée et jusqu’à 20.000 volts (20 kV).

Les lectures sont normalement faite avec la sonde à 2,5 cm de distance de la surface testée. Ce compteur n’est pas affecté par un environnement ionisé (un environnement où peuvent se produire des décharges ou étincelles électriques juste à proximité). Il ne nécessite pas de réglage manuel complexe.

La mise à ” zéro” se fait par un réglage fin avec un “bouton spécialement conçu pour cela et qui se situe sur le coté droit de l’instrument. Le réglage ne doit être effectué qu’une seule fois pour compenser toute les tensions existantes sur une surface, le cas échéant, jusqu’à +/- 15 volts à 1/10e de volts de résolution. Il représente un des appareils de mesure des champs électrostatiques les plus stables et les plus précis disponible.

Conversion facile de la tension mesurée en volts en champ électrostatique exprimé en V/m:

On peut déduire le champ électrostatique qui s’exprime en volt par mètre qui est présent devant un matériaux ou dans l’air à partir de la tension mesurée en volt.

Le champ électrostatique correspond plus ou moins à 40 fois la tension lue à l’écran. Par exemple, vous mesurez 500 volts, cela représente un champ électrostatique de 20.000 volts/mètre (20 KV/m).

Le champ électrostatique exprimé en volts par mètre (V/m) correspond environ à 30 fois la lecture indiquée sur l’affichage. Par exemple, si l’affichage indique 1000.0, le champ électrique est de 30 KV/m (30.000 V/m).

Caractéristiques techniques:

  • Echelles de mesure à 2,5cm: de 0 à +/- 19,999.9 V
  • Résolution à 2,5cm: 0,1 volt
  • Précision: +- 2% de la résolution
  • Sorties: analogique – USB en option (présente sur ce modèle)
  • Environnement: de -1 C à 43 C (30°F to 110°F), de 0-90% RH sans condensation
  • Dimensions de l’appareil:+-115 X 72 X 30 mm
  • Dimensions de la sonde: 31 X 63.5 mm
  • 74 cm (détachable 6 pin mini din connector)
  • Bouton d’ajustement fin du zéro
  • Type de mesure: tension électrostatique continue – DC
  • Longueur du câble: 74 cm (connecteur din détachable à 6 mini pins) – avec alonge : 200 cm
  • Poids: 156 grammes
  • Alimentation: bloc – pile 9 volt – 6 heures en continu – transfo américain pour des enregistrements plus longs (nécessite un adaptateur prises pour nos pays – non livré)
  • Certificat de calibration:répond aux normes NIST (National Institute of Standart and Technology)
  • Applications: biologie de l’habitat, environnement professionnel selon les normes TCO (moins de 500 volts), industrie: composants électroniques et matières explosives.
  • Livré avec une notice sur les champs électrostatiques et le mode d’emploi en français.
  • Pays d’origine: USA

Informations complémentaires

Poids 0.7 kg
