Kit PM5 pour perchette isolante

10,53

Avec l’aide du kits PM5 prévu pour la série des instrument MEXXX cet accessoire peut être monté simplement sur une tige en bois (par exemple, un manche à balai vendu en grandes surfaces) pour mesurer les champs électriques sans l’influence conductrice du corps humain (hors potentiel).



KIT PM5 pour perchette isolante pour la série MEXXX

Les perchettes isolantes ou diélectriques sont destinées à mesurer les champs électriques de basses fréquences hors potentiel.

C'est destiné aux personnes qui souhaitent faire des mesures professionnelles en champ non perturbé.

Avec l'aide de deux kits PM5 (pour a série des instrument MEXXX), cet accessoire peut être monté simplement sur une tige en bois (par exemple, un manche à balai vendu en grandes surfaces).

Comme le bois est isolant et sec il n’y a pas de conductivité avec les instruments et il peut être tenu sans potentiel avec une distance raisonnable d'un ou deux mètres à partir du corps dans le lieu de la mesure. La procédure de mesure.

Montage

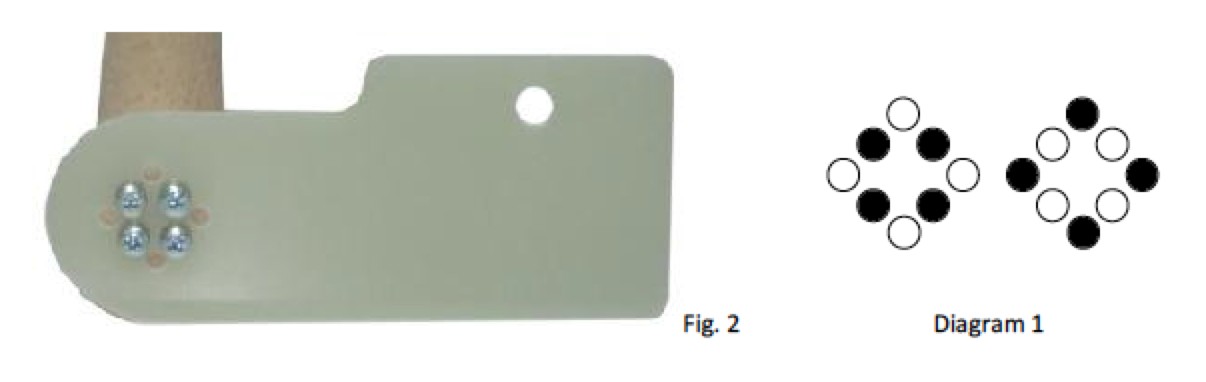

La perchette en bois non conductrice peut être montée avec les vis fournies pour le côté plat de la perchette. Selon le diamètre de la tige en bois utilisée, on peut utiliser l'intérieur ou l'extérieur quatre trous.

PM5

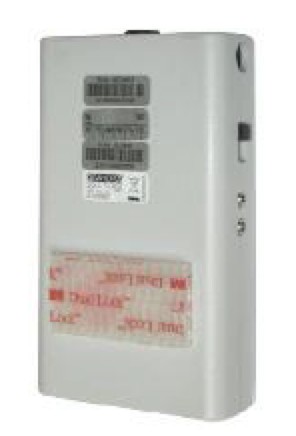

Utilisez le velcro autocollant livré et collez le côté plat sur la face arrière et inférieure de l'appareil de mesure. L’autre est adapté à la plaque de montage.

Cet accessoire complète la gamme des appareils de mesure des champs électriques de basses fréquences afin de répondre aux besoins des particuliers et des professionnels.

D'utilisation simple, ce kit PM5 vous garanti une mesure hors potentiel c'est à dire sans l'influence du corps conducteur de la personne (effet de la main). Le sujet qui tient l'appareil de mesure en main perturbe la mesure des champs électriques. C'est pour cette raison que tous les appareils de la gamme MEXXX de chez Gigahertz-solutions possèdent un câble de mise à la terre. Cependant, les valeurs de champs électriques changent de 5 à 6 fois dans ce type de mesure comparativement à une mesure réalisée avec une perchette isolante.

Si vous mesurez avec une prise de terre de référence pour obtenir des résultats fiables et reproductibles, suivant les directives (TCO, MPR, et TÜV), il est nécessaire, avant de procéder aux mesures des champs électriques, de raccorder l'appareil à la terre à l'aide du câble souple de terre fournit avec l’appareil. Une mesure fiable de l'intensité du champ électrique ne peut être obtenue si vous tenez l'appareil en main sans une mise à la terre.

Mais si vous voulez mesurer sans terre de référence et sans la présence du câble, il faut mesurer les champs électriques "hors potentiel" grâce aux perchettes isolantes.

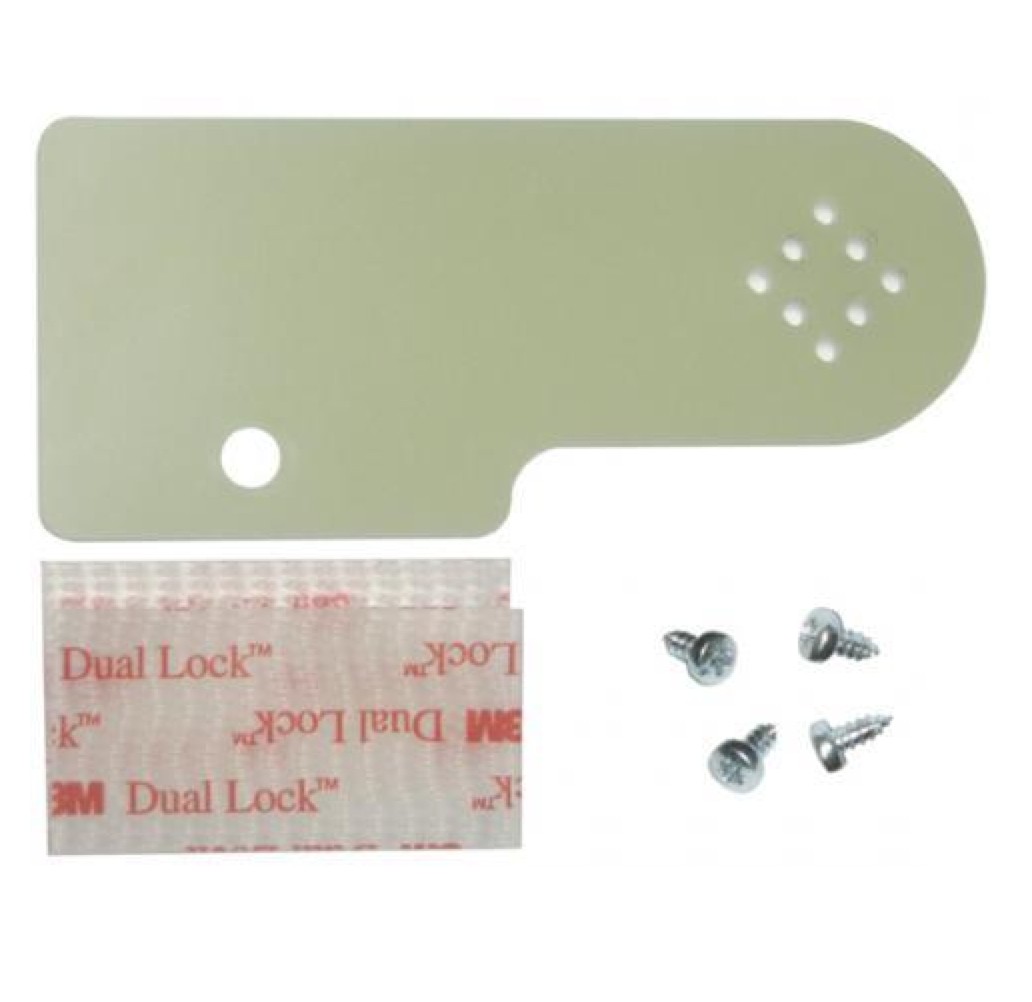

Système de fixation solide avec une plaque en fibre de verre, les vis et un excellent velcro autocollant (fournit avec chaque perchette).

La différence fondamentale entre une mesure des champs électriques de basses fréquences réalisée avec un fil de terre de référence et une perchette isolante PM5 est qu’avec le fil de terre, vous pouvez mesurer à des niveaux plus faibles et identifier rapidement d’où proviennent les sources de champs électriques et identifier la ou les plus intenses dans un lieu. Cela est plus difficile avec la perchette isolante et les valeurs mesurées seront différentes (pourtant c’est la plus répandue). Les deux approches sont complémentaires mais les valeurs à interpréter changent en ce qui concerne les limites à respecter (voir normes SBM2008).

Vous pouvez confectionner deux perchettes différentes si vous le souhaitez: une petite perchette en bois de 80 cm de longueur pour être utilisée à l'intérieur des habitations et des locaux de travail. Une grande perchette en bois de 160 cm pour vous permettra de mesurer à l'extérieur en "champ non perturbé" sous des lignes à moyenne ou haute tension.

Deux ans de garantie sur le matériel.

Informations complémentaires

Poids 0,3 kg
