NARDA SRM-3006 – Analyseur de spectre des hautes fréquences et des réseaux de téléphonie mobile

15 408,21



Description

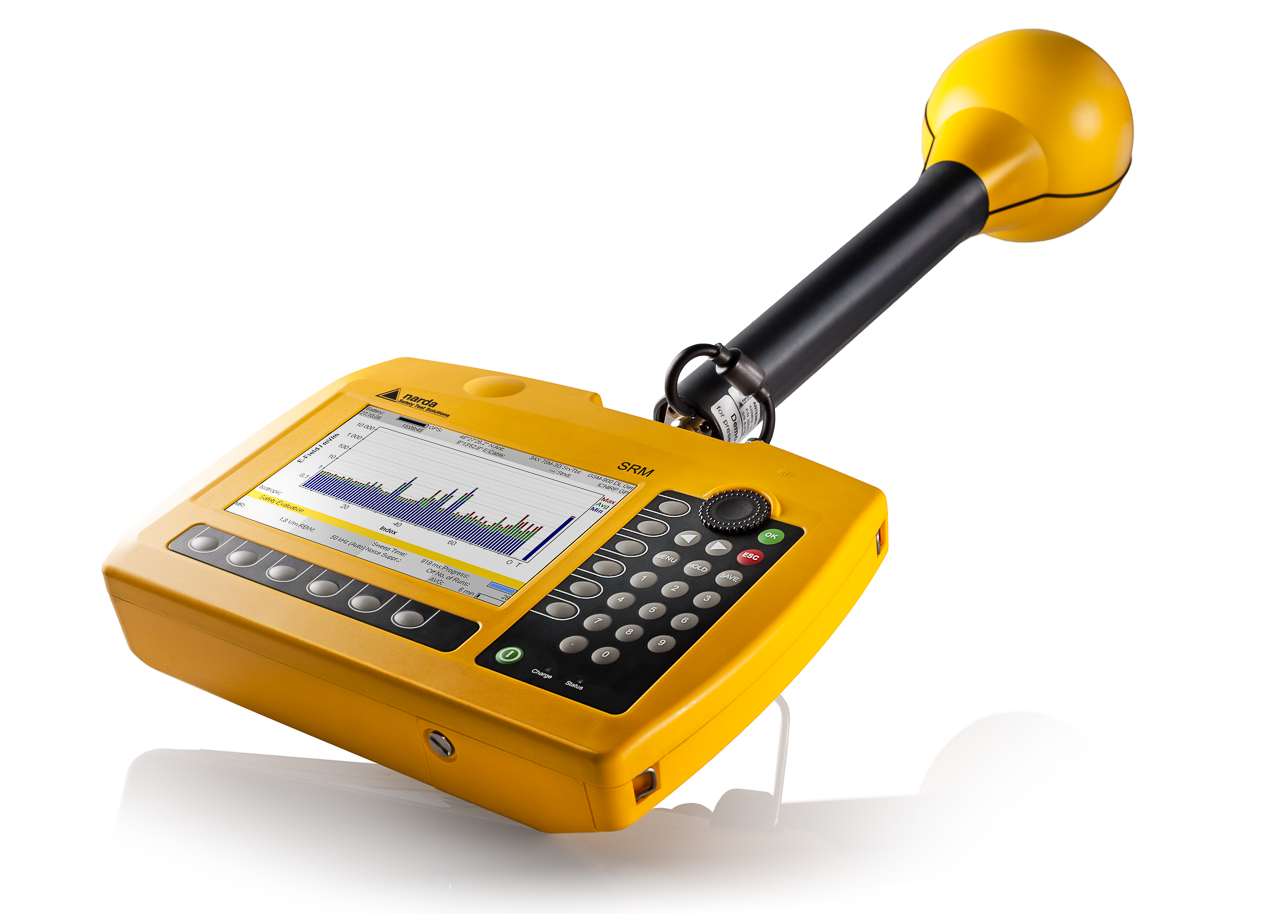

SRM-3006

Le SRM-3006 de NARDA est un instrument professionnel de mesure sélectif des champs électromagnétiques de haute fréquence.

Cet appareil offre un système de test complet et facile à utiliser, composé d’une unité de base et d’antennes de mesure unidirectionnelles ou tri-directionnelles (isotropiques) disponibles en option, pour la détection des champs et de leurs sources dans la gamme de fréquences de 9 kHz à 6 GHz!

Cet instrument est le compagnon idéal des experts et bureaux d’expertises en mesure de champs électromagnétiques.

Le SRM-3006 est conçu et fabriqué en Allemagne dans l’entreprise de NARDA.

Remarque importante: la production de cet instrument sophistiqué fait l’objet d’un délai de fabrication à l’usine allemande de NARDA qui est variable suivant les périodes de l’année. Il peut varier entre 1 et 2 mois une fois que a commande et le paiement ont été réceptionnés. Cet instrument n’est jamais disponible de stock.

Antennes conseillées (liste non exhaustive) disponibles en option:

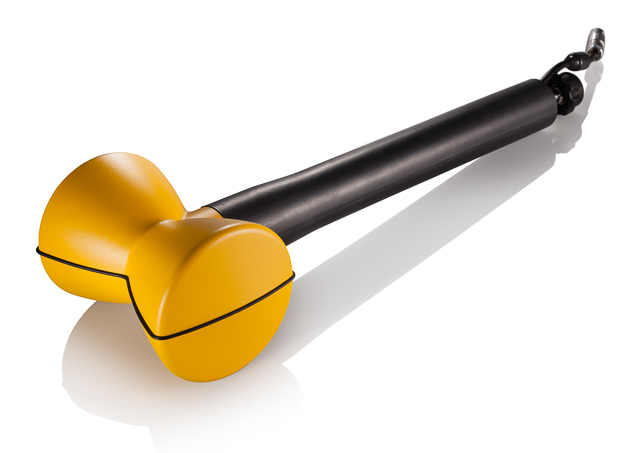

I) Antenne SRM pour les services mobiles
Champ électrique E – de 420 MHz à 6 GHz – Trois axes –Art. no. 3502/01 – Prix: 9550,40 Euros hors taxes (21%)

Fonctionnalités de l’antenne:

  • Mesure le champ électrique de haute fréquence
  • Caractéristique isotropique (masure selon 3 axes)
  • Facteurs d’étalonnage intégré dans la sonde, appliqués automatiquement
  • Particulièrement adapté aux mesures rapides des dernières technologies sans fil

Spécifications:

  • Poids: 400 g
  • Tête d’antenne: 120 mm
  • Gamme de fréquences: 420 MHz à 6 GHz
  • Gamme dynamique de mesure: 0,14 mV/m à 160 V/m

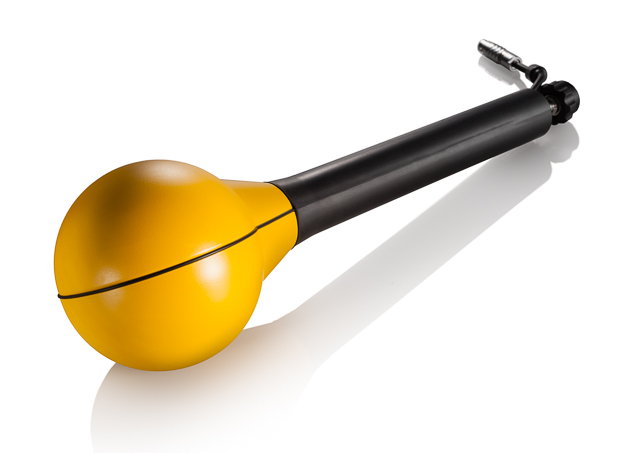

II) Antenne Universelle SRM pour les services mobiles
Champ électrique E – de 27 MHz à 3 GHz – Trois axes – Art. no. 3501/03 – Prix: 9550,40 Euros hors taxes (21%)

Fonctionnalités de l’antenne:

  • Mesure le champ électrique de haute fréquence
  • Caractéristique isotropique (masure selon 3 axes)
  • Facteurs d’étalonnage intégré dans la sonde, appliqués automatiquement
  • Particulièrement adapté aux mesures rapides dans le domaine de la téléphonie mobile

Spécifications:

  • Poids: 450 g
  • Longueur, y compris l’axe: 460 mm
  • Gamme de fréquences: 27 MHz à 3 GHz
  • Gamme dynamique de mesure: 0,2 mV/m à 200 V/m

III) Antenne Active SRM pour les mesures du champ E de basse fréquence (VLF/VHF).
Champ électrique E – de 9 KHz MHz à 300 MHz – Unidirectionnelle (un axe) – Art. no. 3531/04 – Prix: 4966,20 Euros hors taxes (21%)

Fonctionnalités de l’antenne:

  • Mesure le champ électrique de haute fréquence
  • Dipôle actif à large bande (mesure selon 1 axe)
  • Facteurs d’étalonnage intégré dans la sonde, appliqués automatiquement
  • Particulièrement adapté aux mesures de précision dans le champ proche des émetteurs radio/TV et des équipements industriels.

Spécifications:

  • Poids: 550 g
  • Longueur, y compris l’axe: 460 mm
  • Gamme de fréquences: 9KHz à 300 MHz
  • Gamme dynamique 1: de 50 µV/m à 16 V/m pour 300 kHz à 10 MHz
  • Gamme dynamique 2: de 50 µV/m à 36 V/m pour > 10 MHz à 300 MHz

Ouvrage de référence en anglais uniquement sur le SRM-3006
La mesure des champs électromagnétiques de radio-fréquences RF (Measuring RF Electromagnetic Fields) sur les sites des stations de base de communications mobiles et des émetteurs de radiodiffusion. Art. no. 06003006/9825 (livré dans le set basic) -) Prix : 80,19 Euros hors taxes (6%).

NOUVEAU : la mesure sélective du code de la 5G

Elle est indépendante de la charge de la cellule, de sorte qu’elle peut être effectuée à tout moment sans que l’utilisateur du système ait besoin d’une participation sur place. Il fonctionne également pour mesurer des antennes émettrices de formation de faisceaux (beamforming), qui sont plus souvent utilisées par les systèmes 5G. Il peut faire la distinction entre différentes antennes à segments, ce qui permet d’évaluer les antennes à segments individuels jusqu’à la somme de toutes les stations de téléphonie mobile.

Avec le manuel pratique  (disponible uniquement en anglais) pour les mesures sélectives des champs électromagnétiques. Tirez le meilleur parti du SRM !
Comment utiliser le SRM-3006 encore plus efficacement, plus rapidement et mieux – tel est le contenu du nouveau livre. Orienté vers les applications, il vous montre la voie vers des mesures optimales. Un regard sur le livre.

Des mesures conformes à la norme ICNIRP et aux normes nationales avec des résultats affichés directement en termes de valeur limite autorisée. Vous pouvez aussi ajouter d’autres normes vous mêmes avec le logiciel.

  • Des résultats rapides et fiables grâce à des méthodes de mesure, des configurations et des réglages automatiques prédéfinis.
  • 4G/LTE – modes de fonctionnement FDD/TDD et UMTS pour l’évaluation des informations du signal pilote et l’extrapolation aux niveaux d’exposition maximum
  • Mode scope (oscilloscope) pour l’analyse à court terme des signaux pulsés et l’enregistrement à long terme des niveaux d’exposition variables.
  • Tableaux modifiables pour la corrélation automatique des résultats avec les services de télécommunications (par exemple, radiodiffusion, GSM, WiMAX)
  • Préparation individuelle des campagnes de mesure sur le terrain avec évaluation et traitement ultérieurs de grandes quantités de données de mesure
  • Convient pour une utilisation en extérieur : Protégé contre les rayonnements, robuste, étanche aux éclaboussures, ergonomique ; utilise des piles rechargeables interchangeables ; équipé d’un GPS et d’un enregistreur vocal intégrés.

Livré avec sa valise de transport renforcée ref. 3006/202

Spécifications

  • Dimensions: 213 x 297x 77 mm (unité de base)
  • Poids avec antenne: 3300 g
  • Affichage couleur: TFT-LCD 7 pouces, 800 x 480 pixels
  • Gamme de fréquences: 9 kHz à 6 GHz
  • Plage de température: de -10° à +50° C
  • Durée de fonctionnement de la batterie: 3 heures +/- 15 minutes
Contenu du set Basic Set 2 (ref. 3006/202) sans antennes:
  • SRM-3006 – Unité de base
  • Câble-RF, 9KHz à 6 GHz, 1.5 m
  • Alimentation 12VDC, 100V-240VAC
  • Câble, USB2.0
  • Sangle de transport SRM
  • Sangle de transport pour étui rigide
  • Software, SRM-3006 Tools
  • Manuel d’instruction SRM-3006 (anglais)
  • Livre de référence (anglais) “Measuring RF Electromagnetic Fields”
  • Valise de protection et de transport rigide SRM
  • Certificat d’étalonnage (valable 2 ans)

Prix HTVA (21%) : 12734,06 Euros – (Cotisation de recyclage Recupel + Bebat inclus)

Description du produit

Système portatif de mesure de l’intensité du champ sélectif en fréquence pour des évaluations rapides et fiables de la sécurité, avec par exemple un enregistrement séparé des canaux de communication mobile des différents fournisseurs et une évaluation dans le pire des cas par le décodage des signaux de commande en UMTS et LTE.

Le SRM-3006 s’est imposé comme l’instrument standard pour ces tâches. Il fournit à l’utilisateur des évaluations automatiques tenant compte de diverses normes de sécurité humaine directement dans l’instrument, ainsi qu’une incertitude de mesure globale spécifiée, ce qui rend inutiles les calculs compliqués et sujets à erreur.

>>> Vidéo : Utilisation pratique d’un SRM-3006 sur une tour mobile par un ingénieur en télécoms.

Les modes de fonctionnement sont adaptés aux différentes applications.

Évaluation de la sécurité

pour un aperçu rapide des niveaux d’exposition dus à des gammes de fréquences définissables individuellement, des services et des prestataires en valeur absolue ou automatiquement évalués selon des normes communes de sécurité humaine.

Analyse du spectre

pour une analyse détaillée des champs dans le domaine des fréquences avec toutes les facilités d’un analyseur de spectre complet.

Enregistreur de niveau

pour un affichage rapide et direct des caractéristiques temporelles d’un signal à une fréquence fixe réglable avec des largeurs de bande allant jusqu’à 32 MHz.

Fonction oscilloscope (Scope – option)Narda-SRM-3006

pour un affichage graphique en temps réel des signaux pulsés en fonction du temps, similaire à celui d’un oscilloscope, avec des résolutions allant de la microseconde jusqu’à 24 heures.

Démodulation UMTS P-CPICH (option)

pour la détection sélective des composantes du champ dues aux cellules individuelles, avec extrapolation à l’intensité de champ maximale à pleine charge.

Mode LTE (option)

pour la mesure des signaux spécifiques des cellules LTE dans les réseaux FDD et l’extrapolation à l’intensité de champ maximale à pleine charge.

Littérature sur les produits

Veuillez noter que certains téléchargements ne sont disponibles que pour les utilisateurs enregistrés.

Fiche technique, Brochure, Dépliant (en anglais uniquement)

Fiche technique SRM-3006
Brochure SRM-3006
Dépliant SRM-3006
Dépliant sur la sécurité au travail
Économiseur de connecteur N dans l’unité de base du MRS
Dépliant de service
Flyer 5G – Mesure sélective de code avec SRM-3006

Notes d’application

Mesures à proximité d’émetteurs fixes sans fil
Mesures sur les émetteurs de radio et de télévision
Mesures d’immunité au voisinage des stations de base LTE (Partie 1 Principes)
Mesures d’immunité au voisinage des stations de base LTE (Partie 2 Mesures et méthodes)
Mesures sélectives de code SRM-3006 LTE-TDD
SRM-3006 – Mesure fiable des immissions HF réelles
SRM-3006 – Utilisation de drones pour tester les signaux RF dans des scénarios de champs électromagnétiques
Mesures radar avec SRM-3006

Notes techniques

TN1 – Caractéristiques du mode d’évaluation de la sécurité
TN2 – Caractéristiques du mode d’analyse du spectre
TN3 – Combinaison des modes de fonctionnement
TN4 – Routines de mesure
TN5 – SRM-3006 Outils Logiciel PC
TN6 – Résultats en pourcentage
TN7 – Demandes en mode champ d’application
TN8 – Paramètres en mode champ d’application
TN9 – Définir les normes avec les outils SRM-3006
TN10 – Applications de l’UMTS
TN11 – Moyenne spatiale selon EN50492

Remarques importantes:

1° La mise en main en français pour accéder aux fonctions de base (hors cours ou webinaires organisés par le fabricant) du SRM-3006 est possible à notre bureau lors d’un investissement et fait l’objet d’une facturation horaire. Renseignements sur demande à info@etudesetvie.be

2° D’autres sets de base SRM-3006 existent avec d’autres options, accessoires et antennes, demandez nous un devis ou le set de base le plus adapté à vos besoins.

En collaboration avec Microtron

Informations complémentaires

Poids 7 kg
Dimensions 21.3 × 29.7 × 7.7 cm
