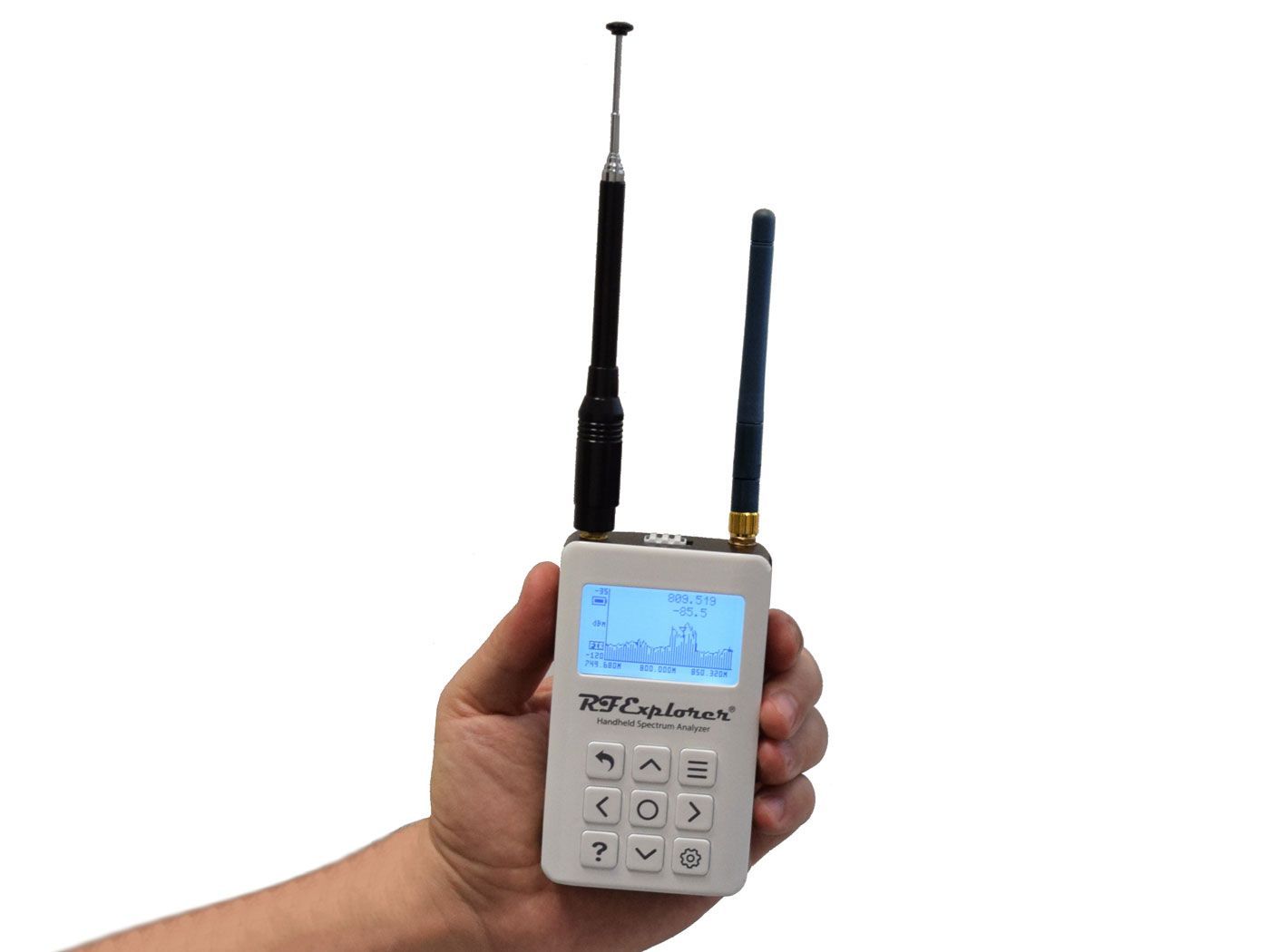

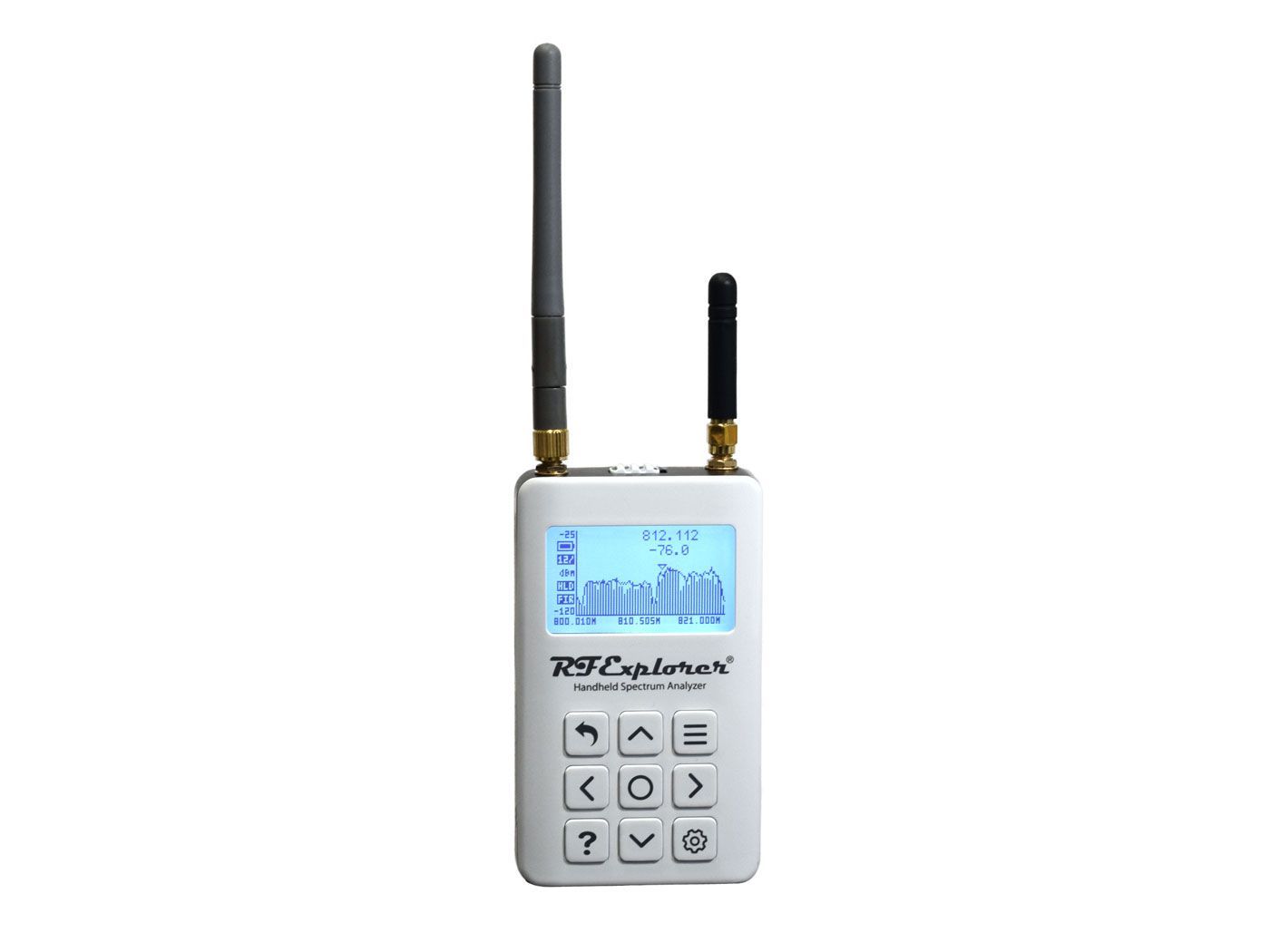

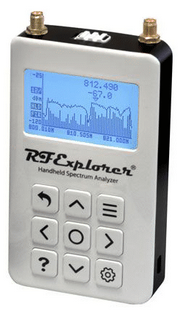

RF Explorer 6G Combo PLUS SLIM- Analyseur de spectre de hautes fréquences de 50KHz à 6GHz

495,19

L’analyseur de spectre des hautes fréquences RF Explorer 6G COMBO+ (version SLIM) est le modèle d’analyseur de spectre le plus puissant de sa gamme, couvrant toute la bande de fréquences jusque 6 GHz. Il démarre à de 50 kHz et va jusqu’à 6,1 GHz, sans lacunes ni limitations.

UGS : 01000RF6G Catégorie : Étiquettes : , ,

Description

L’analyseur de spectre des hautes fréquences RF Explorer 6G COMBO+ (version SLIM) est le modèle d’analyseur de spectre le plus puissant de sa gamme, couvrant toute la bande de fréquences jusque 6 GHz. Il démarre à de 50 kHz et va jusqu’à 6,1 GHz, sans lacunes ni limitations.

C’est probablement le meilleur rapport qualité prix sur le marché actuel.

Qu’est-ce qu’un analyseur de spectre de hautes fréquences RF Explorer ?

Un analyseur de spectre RF Explorer est un appareil spécial conçu pour détecter les rayonnements de signaux très faibles. Dans les applications industrielles et de sécurité, il permet d’identifier les interférences de signaux, de régler les configurations d’antennes, détecter les fuites de signaux et trouver de micro-espions cachées, parmi beaucoup d’autres applications.

Dans le domaine d’applications de la biologie de l’habitat qui nous intéresse, il permet de trouver plus facilement les sources de hautes fréquences qui peuvent perturber la santé des personnes, leur qualité de vie ou détériorer leur environnement.

La combinaison d’une petite taille, d’une grande sensibilité et d’une conception robuste en fait l’instrument idéal à emporter pour les mesures en intérieur et en extérieur.

Lorsqu’il est connecté à un ordinateur, il peut être contrôlé par un logiciel gratuit disponible en téléchargement, avec des graphiques haute résolution étonnants, un stockage de données et des fonctions de réponse.

Démo d’introduction:

Il permet d’analyser et d’identifier les fréquences sélectivement des différentes sources des hautes fréquences. Son utilisation est facile et intuitive même en anglais.

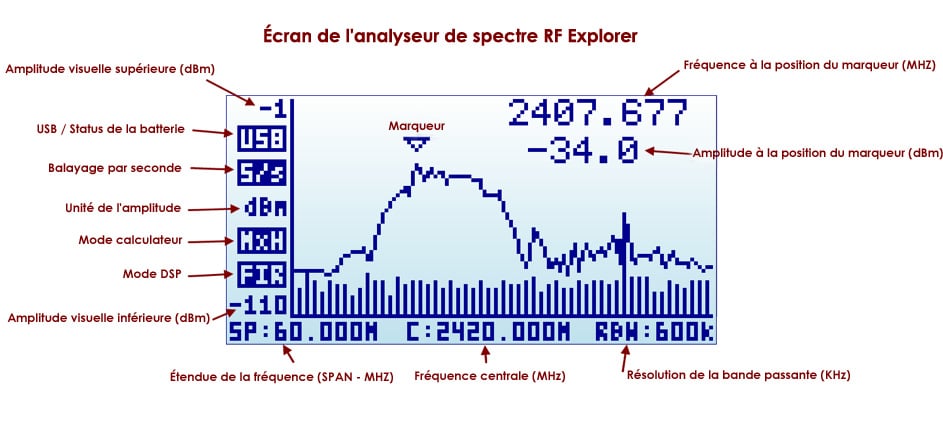

© Traduction en français de l’écran du G-Explorer: B. Louppe – Etudes & Vie.

Cet instrument compacte et portable ne sert qu’à identifier les sources (la nature) des hautes fréquences.

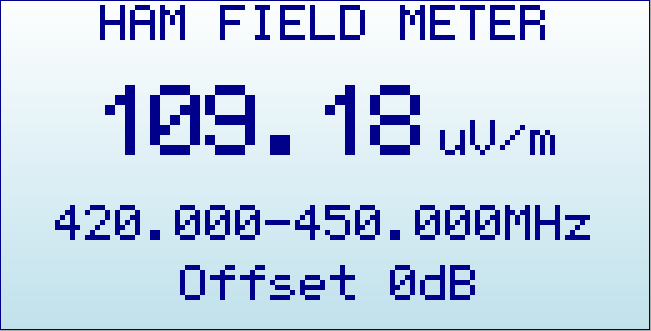

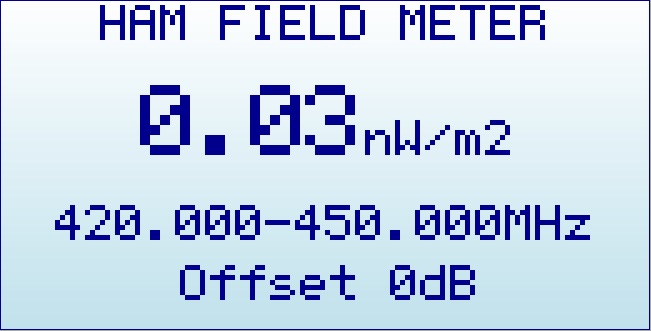

Le RF Explorer 6G Combo+ n’est pas un instrument de mesures des intensités des champs électromagnétiques qui mesure en V/m (volt par mètre) ou en μW/m2(micro-watt par mètre carré). Il mesure les niveaux de puissance en dBm (rapport de puissance exprimé en décibels (dB) entre la puissance mesurée et un milliwatt (mW)). Il mesure des niveaux de puissance des hautes fréquences et d’identifier les fréquences de l’environnement (intérieur, extérieures, voisinage etc..) mais pas les intensités des champs électromagnétiques. Sa sensibilité extrême commence à -125dBm! Autrement dit, il mesure à des niveaux très bas dans le « bruit de fond électromagnétique ». Il peut mesurer jusqu’à 10dB/m.

Par rapport au modèle 6G Combo standard, le nouveau design SLIM offre un boîtier exceptionnellement robuste avec un corps métallique solide et une peinture vernie brillante, un connecteur USB plus pratique sur le côté et une plus grande capacité de batterie interne.

Notre bureau Études & Vie en collaboration avec le fabricant importe uniquement ce modèle qui est le plus complet de la gamme:

Le modèle 6G Combo PLUS SLIM mesure aussi les fréquences Wi-Fi (2,4 et 5,1 GHz), réseaux de téléphonie mobile: 2G (GSM900MHz/DCS1800MHz) – 3G/UMTS (2100) – 4G/LTE (800MHJz/2600-2700 MHz)-  et antennes terrestres 5G (700 MHz/3;6-3,8 GHz)!

Dans un monde où la liste des systèmes sans fil ne cesse de s’allonger, il existe un réel besoin d’outils et d’instruments de surveillance que chacun peut utiliser.

Les microphones sans fil, les liaisons vidéo sans fils, les réseaux GSM/GPRS/3G/4G,5G WiFi, ZigBee, Bluetooth, les bandes ISM (Wi-fi 2,4 et 5 GHz)… La liste est sans fin. Certaines de ces bandes sont des bandes de radio-fréquences (RF) d’amateur. D’autres sont des bandes professionnelles, sous licence, avec un usage spécifique où chaque Hertz du spectre assigné est précieux.

Faire face à toute cette complexité n’est possible de s’en sortir qu’avec le bon outil à portée de main.

Le RF Explorer est un analyseur de spectre portatif abordable, conçu pour être une sorte de couteau suisse pour assurer les besoins spécifiques de la détection des radio-fréquences de communication numérique et analogique.

Les analyseurs de spectre commerciaux haut de gamme sont traditionnellement chers et encombrants, de l’ordre de plusieurs milliers ou dizaines de milliers d’Euros, et il faut une grande expertise pour les maîtriser. Le RF Explorer offre 90 % de ce qu’une unité coûteuse peut faire pour la communication numérique par bande de fréquences radio, pour un coût de 5 %. De plus, il peut être facilement transporté partout, utilisé à l’extérieur de manière efficace pendant des heures avec une seule charge de batterie.

Par le passé, les radio-amateurs se sont limités à des appareils bon marché de type « détecteur de puissance RF/compteur de fréquence ». Mais ceux-ci se limitent à afficher des données en un seul point de puissance maximale, et traditionnellement les mesures de puissance sont trop peu fiables, de l’ordre de 20dB ou même 30dB d’imprécision.

En revanche, un analyseur de spectre comme le RF Explorer affichera le spectre complet des fréquences dans la bande, y compris la porteuse et la forme modulée. Il affichera l’activité du spectre étalé si elle existe, et indiquera la largeur de bande pour surveiller les superpositions, l’écart de fréquence par rapport à la tonalité attendue, etc.

Le RF Explorer 6G Combo+ Slim est un analyseur de spectre pleinement fonctionnel utilisé dans le monde entier par les radioamateurs, les ingénieurs, les physiciens, les laboratoires de recherches, les consultants en biologie de l’habitat, les diagnostiqueurs en pollutions électromagnétiques intérieures et les entreprises qui ne s’occupent de déterminer les sources de rayonnements de hautes fréquences.

Il existe d’autres appareils sur le marché qui offrent certaines de ces fonctionnalités sur une clé USB, et ils sont d’un coût raisonnable, bien que leur bande passante et leur résolution soient limitées par rapport au RF Explorer. Cependant, les dispositifs à clé USB dépendent toujours d’une connexion PC, ce qui est très peu pratique pour le travail en extérieur ou si vous devez gagner de la place dans le bureau du laboratoire.

Vous pouvez connecter RF Explorer à votre ordinateur pour bénéficier de fonctionnalités supplémentaires et d’une qualité d’affichage, mais cela est facultatif.

Le RF Explorer est entièrement fonctionnel en tant qu’unité individuelle.

Des logiciels performants pour Windows, Mac et Linux

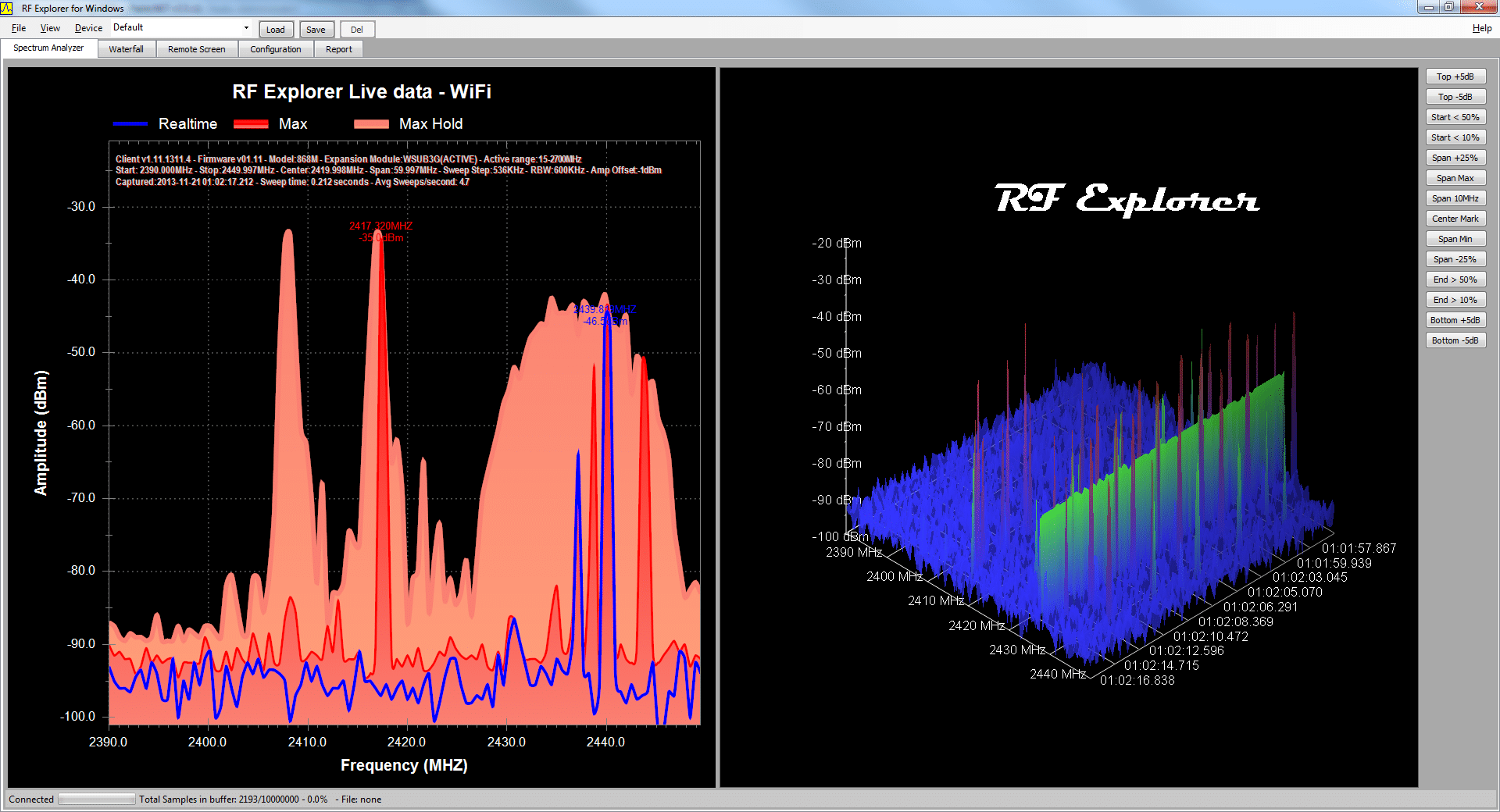

Des signaux en temps réel ou ajustés, une cascade de spectrogrammes en 3D, l’exportation en fichiers CSV, des graphiques de haute qualité et un large éventail de fonctionnalités sont disponibles gratuitement pour les utilisateurs du RF Explorer.

Feuille de route de RF Explorer et extensions futures

  • Tonalités d’essai de transmission en OOK et FSK
  • Décodage de transmission numérique et reniflage de paquets pour OOK et FSK, y compris le support du code Manchester
  • Fonctions d’enregistrement pour la surveillance des transmissions sur plusieurs heures
  • Compteur de fréquence
  • Détection automatique des pics (peak)
  • Stockage de milliers de captures d’écran dans une mémoire étendue.

Pour obtenir un exemple de la facilité et de la puissance de l’explorateur RF dans un cas réel d’utilisation avancée, consultez le tutoriel en anglais du fabricant combinant le générateur de signaux de hautes fréquences (disponible en option) et l’analyseur de spectre pour caractériser complètement un filtre RF, lien:

http://j3.rf-explorer.com/145

Pour mieux savoir ce que les autres disent du RF Explorer, consultez les vidéos et les références en ligne (en anglais uniquement), liens:

http://j3.rf-explorer.com/42-rfe/faq/69-rf-explorer-online-discussion

Lien vers le mode d’emploi en anglais:

http://www.rf-explorer.com/manual

Un mode d’emploi en français verra le jour dès que possible.

Caractéristiques

  • Amplificateur LNA interne et atténuateur sélectionnable pour une gestion supplémentaire de la plage de puissance.
  • Prise en charge des basses fréquences à partir de 50 kHz, couvrant les ondes kilométriques, hectométriques, HF, VHF et UHF
  • Support haute fréquence couvrant toute la gamme jusqu’à 6,1GHz sans discontinuité.
  • Nouveaux boutons HELP et SET pour améliorer l’interface utilisateur et la sélection de la configuration PRESET en 2 clics
  • Choix idéal pour tous les bandes HAM (radio-amateurs).
  • Format de poche et poids léger
  • Analyse complètes des sources de wi-fi de 2,4 et 5,1 GHz, visualisation des canaux utilisés.
  • Boîtier métallique solide avec peinture vernie de haute qualité
  • Mode analyseur de spectre avec les modes Peak Max et Hold, Normal, Overwrite (écrasées) et Averaging (moyenne)
  • Batterie interne au lithium de haute capacité pour plus de 10 heures de fonctionnement continu, rechargeable par USB
  • Logiciels multi-plateformes Windows, Linux et MacOS à source ouverte et bibliothèques d’API

Spécification

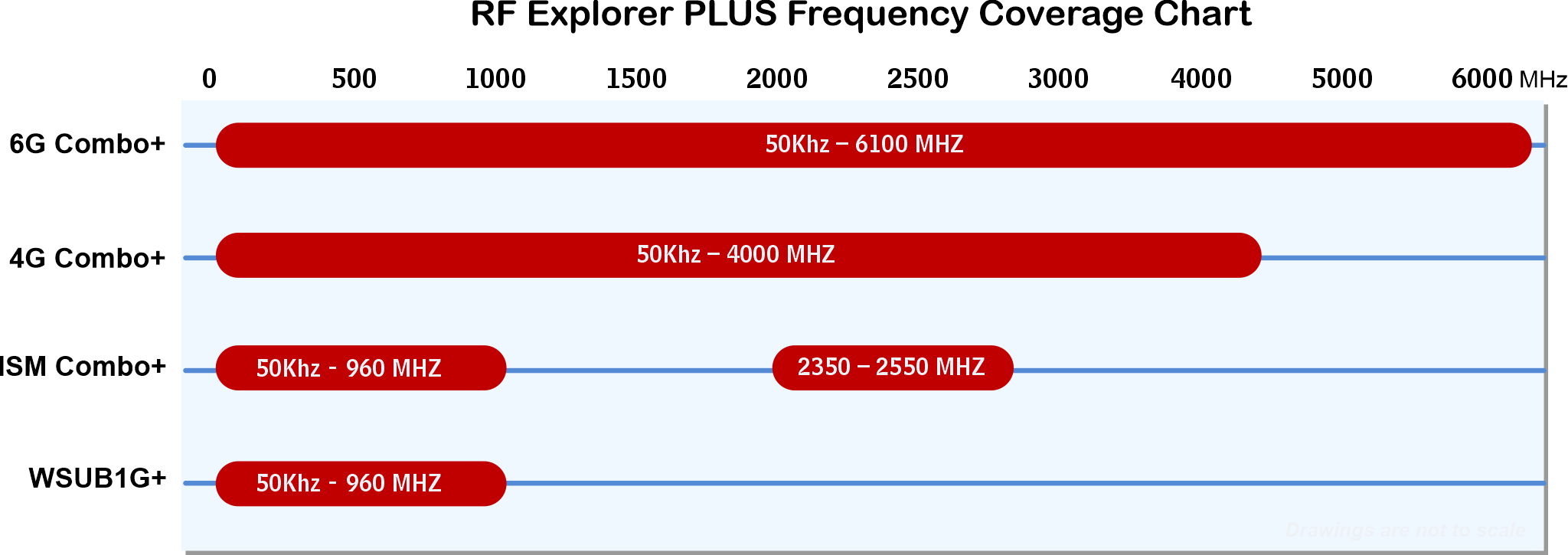

  • Bande de fréquences :
    Connecteur gauche : 50KHz – 960MHz
    Connecteur droit : 240MHz – 6100MHz
  • Portée de la fréquence en un seul balayage : 2 – 960MHz
  • Gain LNA 25dB sélectionnable en interne avec le connecteur gauche
  • Atténuateur interne sélectionnable 30dB avec le connecteur gauche
  • Analyseur Wifi pour les bandes 2,4GHz et 5GHz
  • Graphiques LCD 128×64 pixels, grande visibilité à l’extérieur
  • Support inclus pour Windows, Linux et MacOS X
  • Rétro-éclairage pour une grande visibilité à l’intérieur
  • Batterie interne rechargeable au lithium-ion 1800mA/h
  • Connecteur standard SMA 50 ohms
  • Antenne télescopique large bande 144/433MHz bi-bande incluse
  • Antenne UHF 400-900MHz articulée en canard en caoutchouc incluse
  • Antenne bi-bande 2,4/5GHz incluse
  • Résolution d’amplitude : 0,5dBm
  • Gamme dynamique : -125dBm à 10dBm
  • Puissance d’entrée maximale absolue : +30dBm
  • Niveau de bruit moyen (LNA typique) : -125dBm
  • Stabilité et précision de la fréquence (typique) : +-1.0ppm
  • Stabilité de l’amplitude et précision (typique) : +-3dBm
  • Résolution des fréquences : 1Khz
  • Largeur de bande de résolution (RBW) : automatique 2,6Khz à 600Khz
  • Support inclus pour Windows, Linux et MacOS X

Applications

  • Analyse du spectre RF pour FM, TV et DTV, ISM, RFID, GSM, 4G/5G, IoT, GPS, Bluetooth
  • Analyse et réglage fin du WiFi
  • Chasse aux interférences
  • Pré-tests CEM
  • Réglage des dispositifs émetteurs de radio-fréquences (avec le générateur de signaux fonctionnant comme SNA de suivi) : Voir ce lien pour plus de détails

Contenu:

  • 1 x Analyseur de spectre
  • 1 x Mini câble USB
  • 1 x Antenne télescopique bi-bande 144/430MHz
  • 1 x antenne UHF 400-900Mhz
  • 1 x antenne bi-bande 5/2,4GHz
  • 1 x étui en EVA

Option:

Housse de protection « BOOT ». Cette housse de protection épouse parfaitement votre instrument et le protège encore d’avantage! Elle est fortement conseillée!

Informations complémentaires

A) Démarrer avec l’analyseur de spectre RF Explorer

Sur cette page de démarrage, vous trouverez tout ce dont vous avez besoin pour mettre votre analyseur de spectre en marche.
Si vous avez reçu un dispositif de génération de signaux RF Explorer, veuillez visiter la page dédiée à la mise en route du générateur de signaux.

Logiciels et documents

Nous fournissons les liens vers les téléchargements de logiciels et la notice papier en français.

Protéger votre instrument contre les champs de hautes fréquences puissants

Si vous êtes comme nous, la première chose que vous voulez faire est de mettre votre unité en marche et de jouer avec elle. C’est tout à fait normal ; assurez-vous simplement que vous n’êtes pas à proximité d’un champ de haute fréquence intense avant de brancher votre antenne dans le connecteur SMA. Au moment même où vous branchez l’antenne, l’appareil commencera à recevoir de l’énergie des hautes fréquences (RF) même s’il est éteint. Ce n’est pas un problème si vous utilisez le modèle combo 6G Plus contrairement aux anciens modèles.

Veuillez lire cet article pour plus de détails sur la façon de protéger votre appareil contre les champs RF puissants. Si vous ne le faites pas, vous risquez d’endommager votre RF Explorer.

Utilisation de la batterie interne

Il s’agit d’un appareil fonctionnant sur batterie, veuillez charger complètement la batterie avant de l’utiliser ; la demi-charge est le moyen standard de prolonger la durée de vie de la batterie lorsqu’elle est stockée pour une période indéterminée dans l’entrepôt. Mais pour l’utiliser, vous devez la charger complètement. Ne chargez jamais votre appareil sans surveillance.

Comme le recommande le manuel d’utilisation, une première procédure de charge complète et de calibrage de la batterie est recommandée pour utiliser correctement votre appareil. Plus de détails sur cet article

Notez que l’appareil s’allume automatiquement dès que vous le branchez sur le port USB, mais cela ne signifie pas qu’il est en train de se charger : pour charger la batterie, vous devez la mettre en marche. Vous trouverez plus de détails sur cet article de la FAQ, notamment des informations sur la manipulation et l’entretien de la batterie.

Mise à jour du Firmware (logiciel de l’appareil)

Nous vous suggérons de mettre votre appareil à niveau avec le tout dernier firmware disponible. Tout est disponible aux liens ci-dessous.

Si vous avez commandé un module d’extension en même temps que votre unité principale, vous pouvez suivre ces instructions simples pour l’installer et l’utiliser.

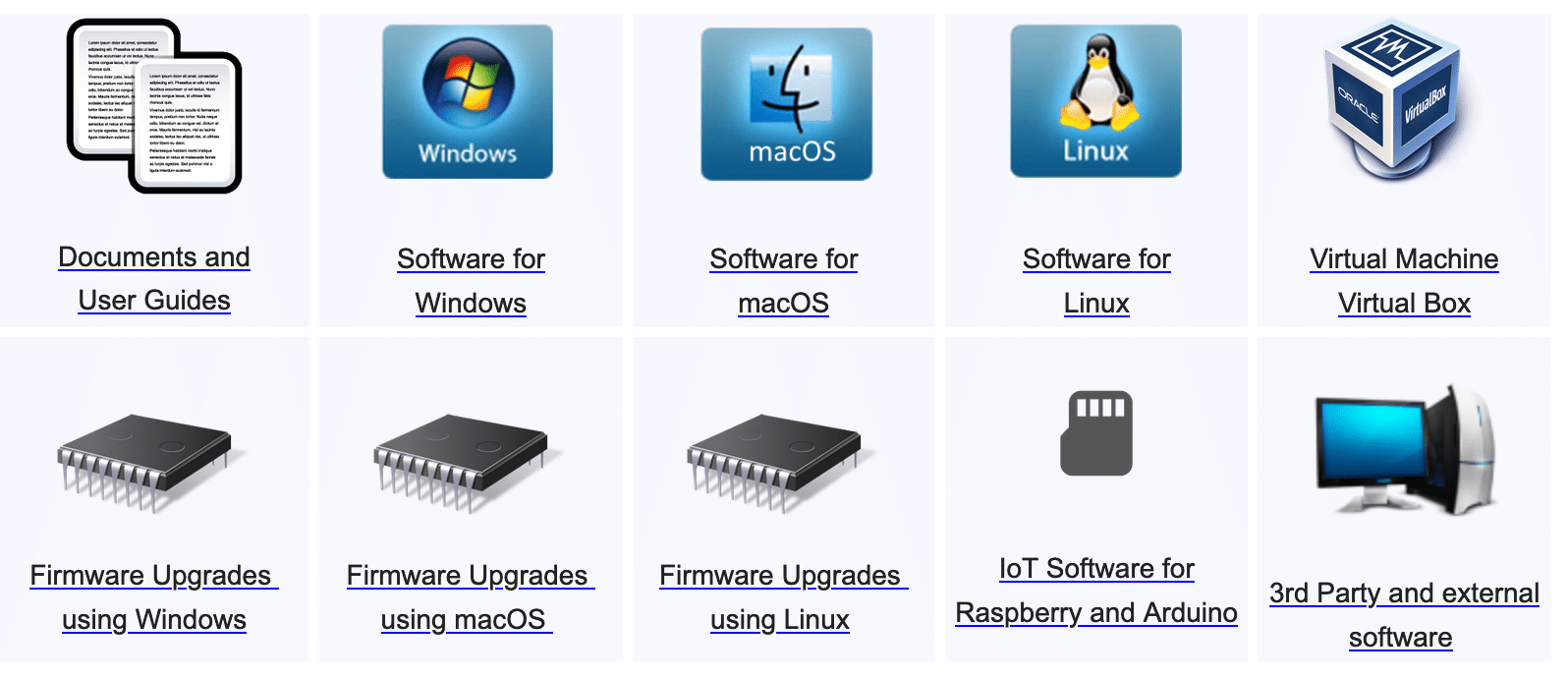

Logiciels informatiques

Vous pouvez connecter votre PC Windows, Mac ou Linux à RF Explorer pour bénéficier de fonctionnalités supplémentaires et de graphiques couleur plein écran étonnants. Veuillez consulter l’espace de téléchargement ainsi que le manuel d’utilisation en ligne (en anglais uniquement):

http://j3.rf-explorer.com/downloads

Des logiciels supplémentaires provenant de tiers et prenant en charge Mac, Linux et Windows sont disponibles.

B) Protéger votre instrument!

Le RF Explorer est un appareil très sensible. Il peut détecter des signaux aussi faibles que -120dBm, soit 10E-12mW ou 9nA sur une charge de 50ohm.

Cette sensibilité extrême se fait au prix de la fragilité ; votre appareil doit être manipulé avec soin et protégé pour pouvoir fonctionner sans problème pendant de nombreuses années.

La plupart des techniciens en radio-fréquences (RF) savent que les instruments de mesure des RF doivent être protégés afin de survivre aux champs électromagnétiques (EM) élevés qui peuvent se trouver dans l’environnement. Les instruments coûteux, comme les analyseurs de spectre et les analyseurs de signaux de taille réelle à 45.000 Euros, sont accompagnés d’une longue liste de procédures de manipulation que l’opérateur doit respecter afin de limiter tout risque de dommage. Malheureusement, le fait que le RF Explorer soit un appareil moins cher ne signifie pas qu’il peut fonctionner sans protection.

La première précaution, et la plus évidente, est de s’assurer que la puissance RF d’entrée ne dépasse pas les niveaux acceptables de l’instrument.

Les modèles RF Explorer 3G Combo et WSUB3G sont bien protégés jusqu’à une puissance d’entrée de +30dBm (1Watt), ce qui est suffisant pour jouer en toute sécurité dans pratiquement tous les environnements.

Cependant, d’autres modèles RF Explorer ont une puissance d’entrée maximale de +5dBm, soit 3mW dans le port RF SMA. À titre de référence, il s’agit de la puissance captée par l’antenne RF d’un téléphone portable à une distance de 10 cm, ou d’un four à micro-ondes à une distance d’environ 1 mètre. Tous les fours ou téléphones portables ne fonctionnent pas de la même manière, alors prenez ceci comme une indication seulement.

Ce qui n’est peut-être pas évident pour tous les utilisateurs, c’est qu’il s’agit d’une limite dans n’importe quelle bande de fréquences RF, même si le RF Explorer est éteint.

Par exemple, le RF Explorer WSUB1G – avec une gamme de fréquences de 240-960MHz- ne détectera pas un four à micro-ondes (2,4GHz) sur l’écran mais peut très bien être endommagé par celui-ci. De même, un puissant émetteur HAM ou FM de 2m de puissance ne sera pas détecté par ce modèle, mais il induit tout de même suffisamment de puissance RF pour tuer facilement les circuits RF. Et cela ne dépend pas du fait que le RF Explorer soit allumé ou éteint, car l’antenne recevra ce signal puissant et l’injectera dans l’analyseur de spectre, avec un risque sérieux de dommages.

En plus de la puissance RF, vous devez réduire la probabilité de décharge statique sur l’antenne. En particulier, les antennes métalliques nues telles que l’antenne télescopique de Nagoya que nous incluons dans les modèles à large bande. Les antennes plastiques hélicoïdales fouettées incluses dans les modèles à bande étroite n’exposent pas le contact interne au monde extérieur et sont donc plus sûres du point de vue de l’EDD car elles n’offrent pas de chemin de courant continu vers la broche interne sensible du composant CMOS, mais toutes les antennes métalliques nécessitent que vous observiez les bonnes pratiques en matière d’EDD, surtout dans l’air très sec de l’hiver : Assurez-vous d’avoir un bon contact avec le boîtier métallique du RF Explorer avant de toucher l’antenne et, dans la mesure du possible, ne touchez pas l’antenne avec vos mains.

Pour cette même raison, vous ne devez jamais entrer en contact avec une source d’énergie extérieure. Imaginez simplement la puissance qui peut être injectée à l’intérieur si vous mettez l’antenne en contact avec un courant alternatif ou une source d’énergie alternative puissante de toute sorte !

Si le circuit RF de RF Explorer est endommagé, vous devrez le renvoyer pour réparation, ce qui prend du temps et coûte cher. Nous vous conseillons donc vivement d’utiliser une ou plusieurs procédures standard utilisées depuis des décennies par les techniciens RF pour protéger votre instrument :

Le dispositif idéal pour protéger votre RF Explorer contre les champs RF puissants est un limiteur de puissance RF. Il existe plusieurs options sur le marché, mais nous avons conçu un limiteur de puissance RF Explorer compact et polyvalent, à un prix très attractif et avec l’ajout de fonctions avancées telles qu’un atténuateur intégré de 6dB et un bloc de 16V DC. Il protégera votre RF Explorer pour toute puissance jusqu’à 1W (+30dBm) – Pour plus de détails sur ce limiteur de puissance, voir cet article.

D’autres options disponibles sur le marché sont par exemple ce limiteur de puissance de Mini Circuits : ZFLM-252-1WL+, disponible pour moins de 100 $, mais ne comprend pas d’atténuateur supplémentaire ou de fonction de blocage du courant continu, et est de taille nettement plus importante.

Si vous ne possédez pas de limiteur de puissance, idéalement si vous stockez le RF Explorer dans votre laboratoire pour qu’il ne soit pas utilisé, enfermez-le dans un boîtier métallique pour le protéger des champs RF externes ou, si ce n’est pas possible ou disponible, débranchez l’antenne du connecteur SMA. Cela réduira considérablement les chances qu’une puissance RF élevée pénètre dans le circuit. Si vous savez qu’il peut il y avoir de champs RF intenses à proximité, il est encore plus sûr de brancher une charge factice dans la douille SMA de 50 ohms sur le connecteur RF pour que les circuits RF ne reçoivent aucun champ RF externe.
